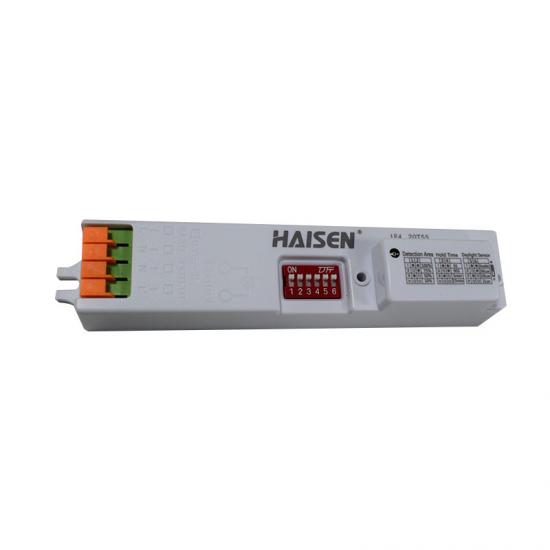

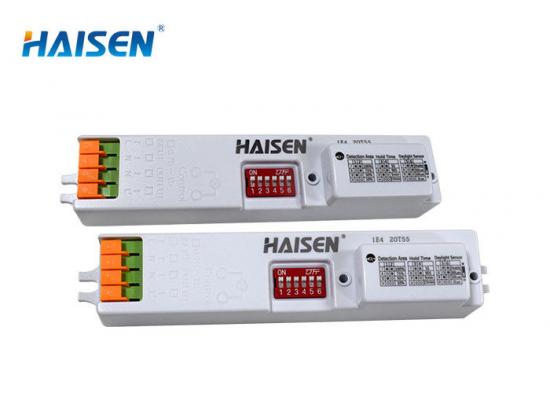

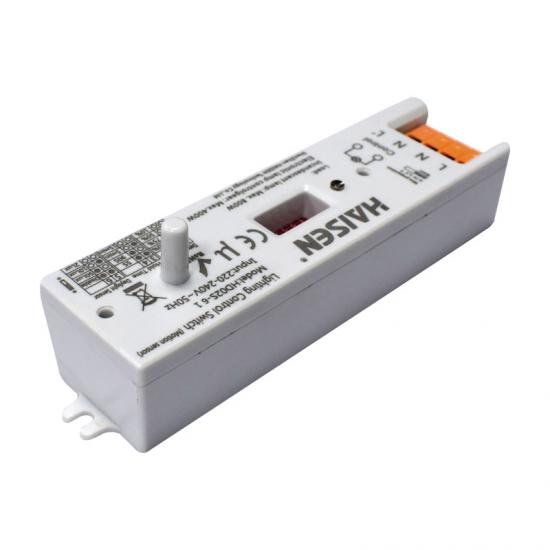

Sensor Gerak Microwave Antena Batang dengan Sakelar Celup dan Fungsi Hidup Mati Liner Ukuran Kompak

Sakelar Celup pada Antena Batang Depan Fungsi Hidup/Mati Sensor Gerak Gelombang Mikro

Fitur:

1. Kontrol ON/OFF otomatis saat mendeteksi gerakan.

2. Fungsi cahaya siang hari untuk menjaga lampu tetap mati dengan kecerahan yang cukup bahkan mendeteksi gerakan.

3. Jangkauan deteksi opsional, waktu tunggu, dan ambang batas cahaya siang hari.

4. Pengaturan sakelar DIP di depan.

5. Ukuran liner kompak cocok untuk lampu Tri-Proof.

6. Lingkarkan ke dalam dan keluar untuk memudahkan pemasangan.

7. IP 20 dengan garansi 5 tahun.

8. Sertifikat RoHS / SAA / CE.

Deskripsi Produk

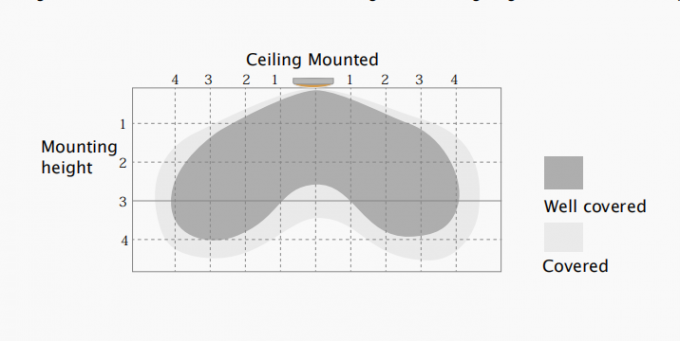

Jangkauan Deteksi

Angka ini menunjukkan jarak maksimum pada ketinggian pemasangan tertinggi dengan sensitivitas 100%.

Tinggi pemasangan tipikal 2,5-4m.

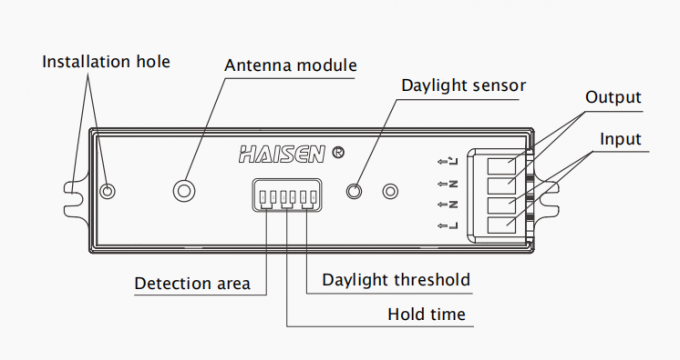

Struktur mekanis

Dengan enam kutub sakelar DIP untuk mengatur semua parameter.

Dengan empat kutub agar mudah terhubung dengan driver LED dan catu daya.

Terminal penjepit yang dapat dicolokkan 4 kutub (L, N, N, L') untuk Kabel 1,5mm².

Dengan dua lubang pemasangan, mudah dipasang ke perlengkapan pencahayaan untuk pengguna akhir.

Diagram pengkabelan

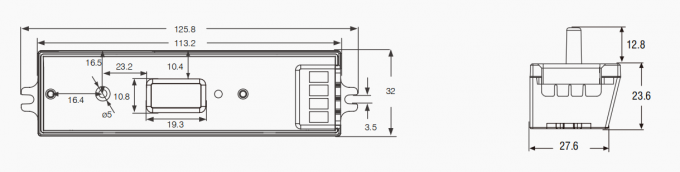

Dimensi (mm)

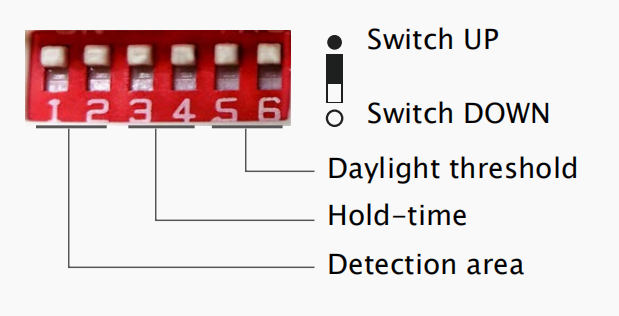

Pengaturan Sakelar DIP

Area Deteksi:

Di area ini, pergerakan akan terdeteksi dan mampu memicu sensor. Area deteksi 100% dikenal sebagai sensitivitas kuat.

Waktu Tahan:

Periode cahaya mempertahankan kecerahan 100% setelah objek yang bergerak meninggalkan area deteksi.

Ambang Cahaya Siang Hari:

Definisi kecerahan sekitar; hanya bila kecerahan sekitar lebih rendah dari jumlah lux tertentu yang telah ditetapkan, sensor akan bekerja; bila ditetapkan sebagai "nonaktif", sensor bekerja setiap kali mendeteksi gerakan, terlepas dari kecerahan sekitar.

Demo Aplikasi

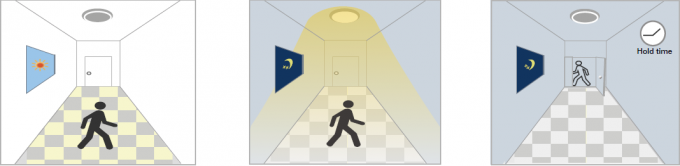

1. Fungsi ON/OFF otomatis:

Lampu menyala saat mendeteksi gerakan dan mati setelah orang meninggalkan rumah pada malam hari. Aplikasi: Koridor, Tangga.
Ambang batas cahaya siang hari diatur ke "2lux, 10lux, 50lux"

Dengan cahaya siang yang cukup, Dengan cahaya siang yang tidak mencukupi, Setelah deteksi terakhir dan
bahkan ketika gerakan terdeteksi, ketika gerakan terdeteksi, lampu NYALA. waktu tunggu saat ini
lampu tetap MATI. berlalu, lampu MATI.

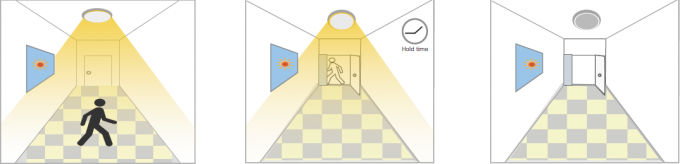

2. Tidak ada fungsi cahaya siang hari
Ambang batas cahaya siang hari diatur ke "Nonaktifkan".
Lampu menyala saat mendeteksi gerakan, Setelah orang pergi, Lampu mati setelah waktu tunggu.
Aplikasi: Tempat redup seperti parkir bawah tanah, terowongan.

Ketika gerakan terdeteksi, Setelah orang meninggalkan deteksi Setelah deteksi terakhir dan
sensor akan menyalakan area tersebut, lampu tetap menyala 100% pada waktu tunggu saat ini
cahaya hingga 100% lebih terang. kecerahan dalam waktu tahan. berlalu, lampu MATI.

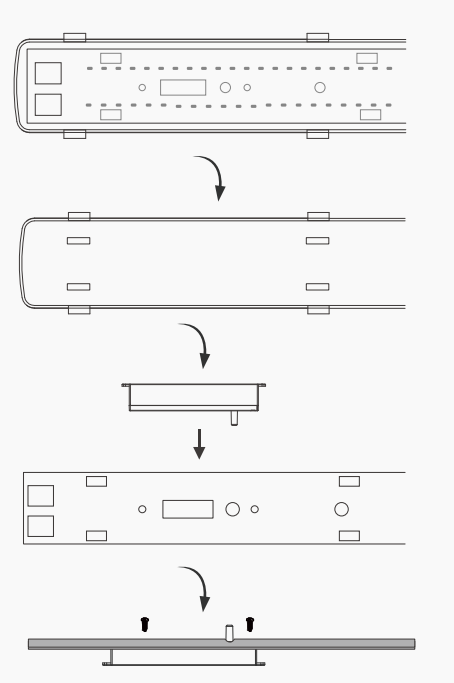

Metode Instalasi:

Catatan Pengguna:

1. Gelombang mikro dapat menembus dinding atau kaca yang lebih tipis dari 20 cm dan melemah jika lebih tebal dari 20 cm.
2. Tegangan driver harus stabil dan mengambang dalam 10%.
3. Area deteksi akan dipengaruhi oleh kecepatan gerak, tinggi pemasangan, dan volume gerakan.
4. Lakukan pengujian pada hari cerah tanpa kap lampu yang akan memengaruhi nilai lux yang diuji.

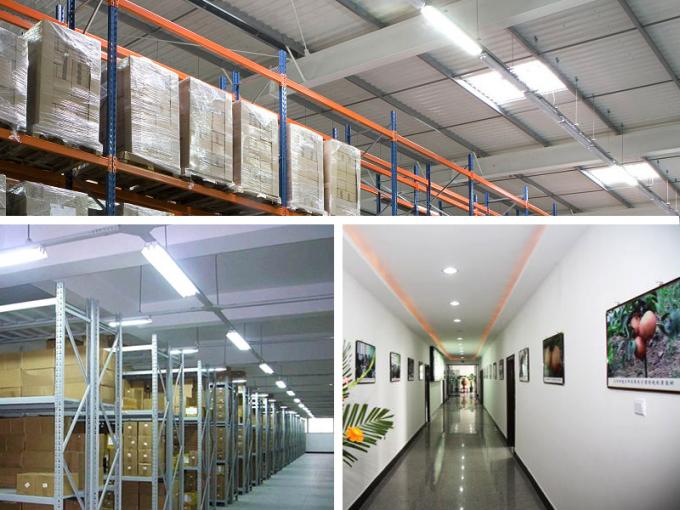

Aplikasi:
