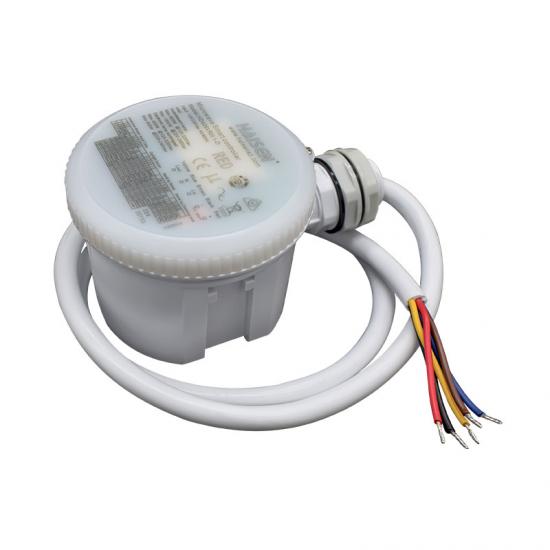

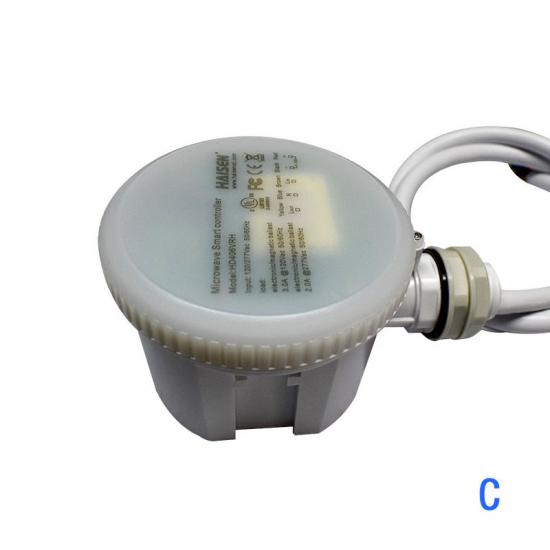

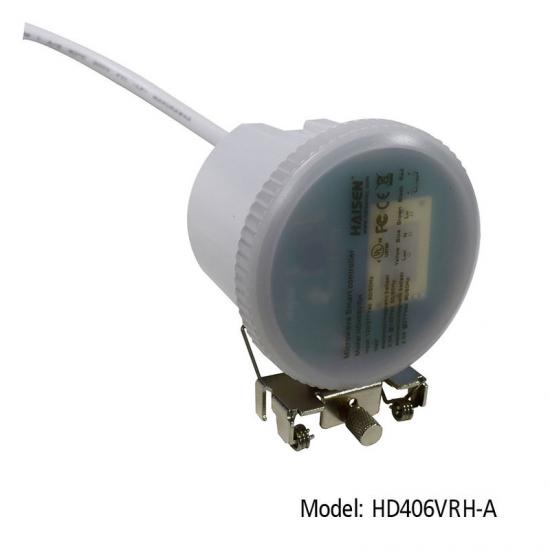

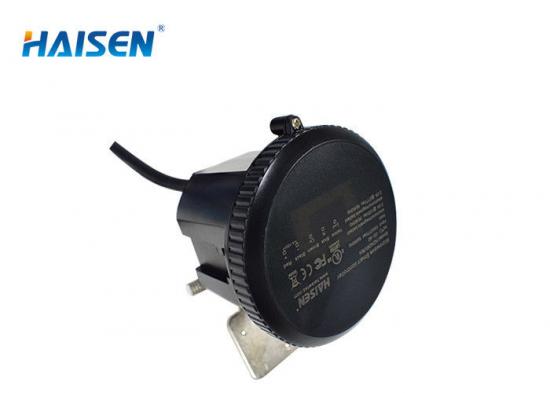

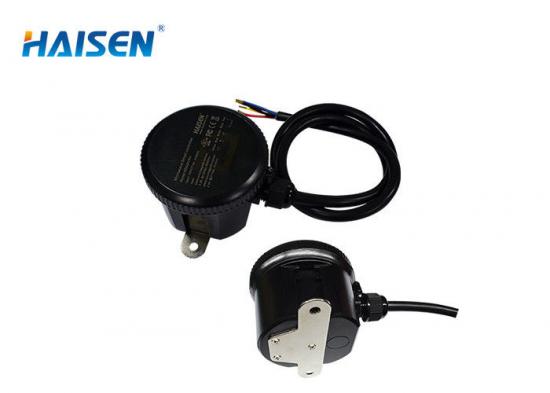

12 Sakelar DIP Sensor Gerak dengan Remote Control untuk UFO Highbay

12 Sakelar DIP Sensor Gerak dengan Remote Control untuk UFO Highbay

Fitur:

1. Sensor gerak gelombang mikro 5,8GHz dengan fungsi yang dapat diredupkan.

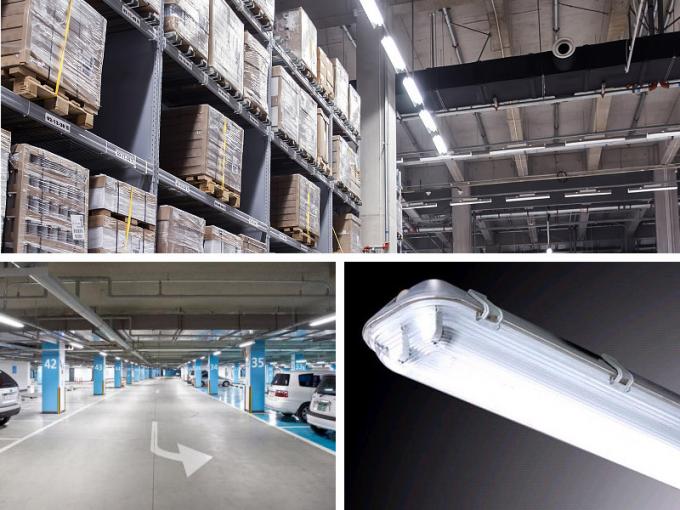

2. Mendukung berbagai instalasi dan aplikasi, untuk pemasangan di permukaan, lampu LED high bay tradisional dengan reflektor aluminium, lampu UFO highbay atau lampu linear/triproof highbay.

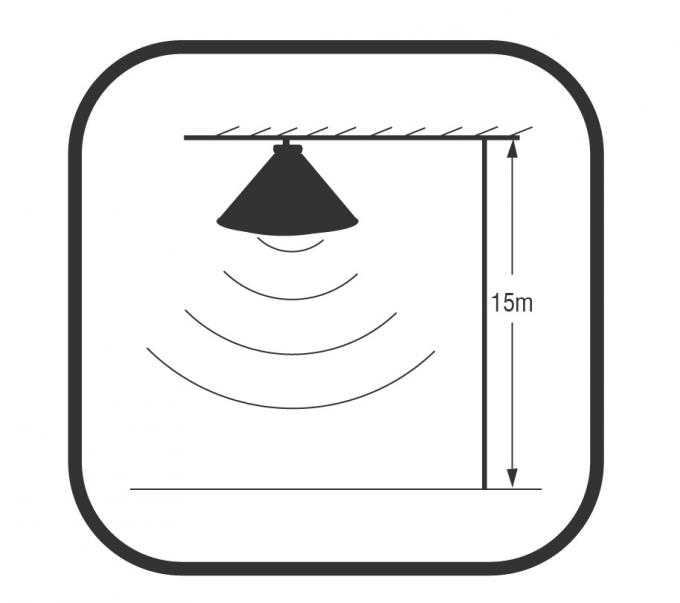

3. Tinggi pemasangan maksimal 15m/49,2 kaki.

4. Semua parameter dapat diatur melalui kendali jarak jauh.

5. Sensitif dan dapat diandalkan.

Peredupan 6,1-10v.

7. IP 20 dengan garansi 5 tahun.

Deskripsi Produk:

Area Deteksi Kontrol ON/OFF Ambang Batas Cahaya Siang Kontrol Jarak Jauh

Garansi 5 tahun Waktu Tahan 8-15m Periode siaga Highbay tingkat peredupan siaga

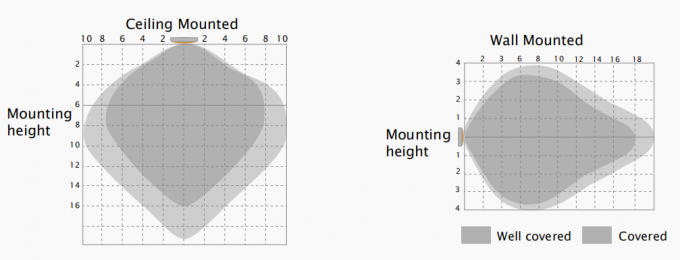

Jangkauan Deteksi

Angka ini menunjukkan jarak maksimum pada ketinggian pemasangan tertinggi dengan sensitivitas 100%.

Tinggi pemasangan tipikal 8-15m.

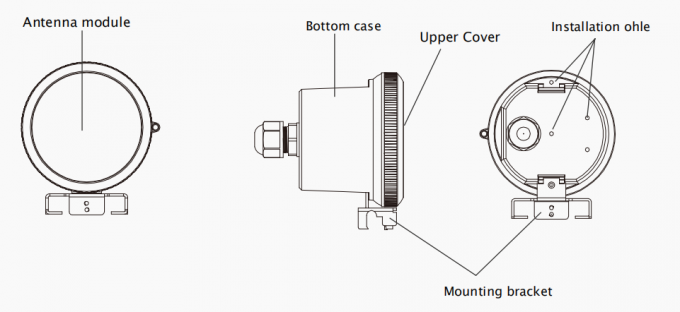

Struktur mekanis

Dengan 12 saklar DIP dan kendali jarak jauh untuk mengatur semua parameter

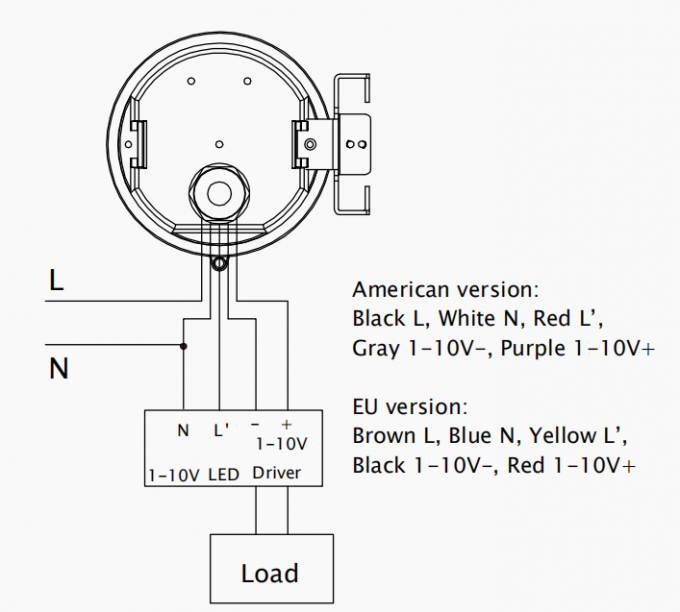

Diagram pengkabelan

Dimensi (mm)

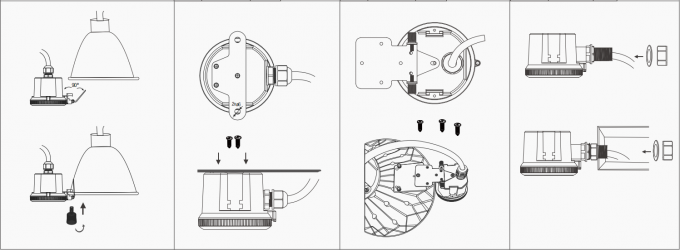

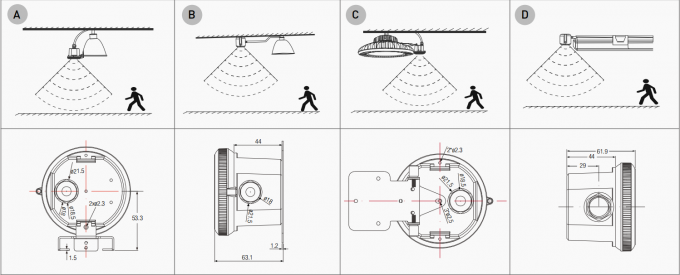

Metode Instalasi:

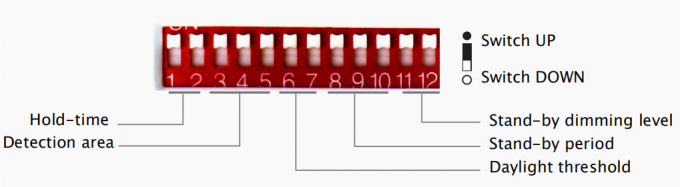

Detail Sakelar DIP:

Area deteksi:

Di area ini, pergerakan akan terdeteksi dan mampu memicu sensor. Area deteksi 100% juga dikenal sebagai sensitivitas kuat.

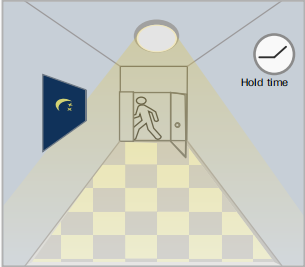

Waktu Tahan:

Periode cahaya mempertahankan kecerahan 100% setelah objek yang bergerak meninggalkan area deteksi.

Ambang Cahaya Siang Hari:

Definisi kecerahan sekitar; hanya bila kecerahan sekitar lebih rendah dari jumlah lux spesifik yang telah ditetapkan, sensor akan bekerja; bila ditetapkan sebagai "nonaktif", sensor bekerja setiap kali mendeteksi gerakan, terlepas dari kecerahan sekitar.

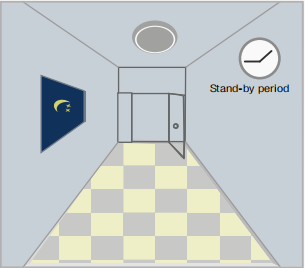

Periode Siaga:

Periode lampu mempertahankan output rendah sebelum benar-benar mati. Bila diatur ke "∞", lampu akan selalu mempertahankan output rendah jika tidak ada gerakan di area deteksi dan tidak mati.

Tingkat Peredupan Siaga:

Definisi output rendah pada periode siaga.

Demo Aplikasi

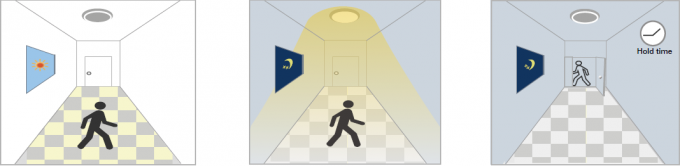

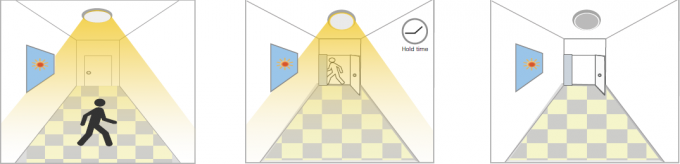

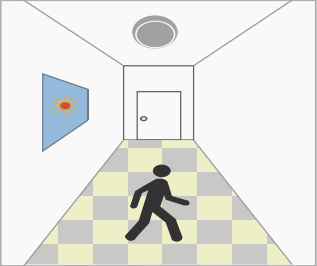

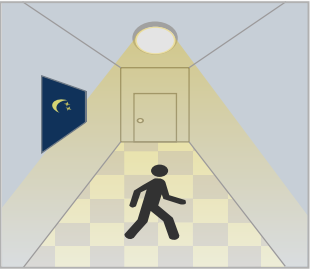

1. Fungsi ON/OFF otomatis:

Lampu menyala saat mendeteksi gerakan dan mati setelah orang meninggalkan rumah pada malam hari. Aplikasi: Koridor, Tangga.

Dengan cahaya siang yang cukup, Dengan cahaya siang yang tidak mencukupi, Setelah deteksi terakhir dan
bahkan ketika gerakan terdeteksi, ketika gerakan terdeteksi, lampu NYALA. waktu tunggu saat ini
lampu tetap MATI. berlalu, lampu MATI.

2. Tidak ada fungsi cahaya siang hari
Ambang batas cahaya siang hari diatur ke "Nonaktifkan".
Lampu menyala saat mendeteksi gerakan, Setelah orang pergi, Lampu mati setelah masa siaga.
Aplikasi: Tempat redup seperti parkir bawah tanah, terowongan.

Ketika gerakan terdeteksi, Setelah orang meninggalkan deteksi Setelah deteksi terakhir dan
sensor akan menyalakan area tersebut, lampu tetap menyala 100% pada waktu tunggu saat ini
cahaya hingga 100% lebih terang. kecerahan dalam waktu tahan. berlalu, lampu MATI.

3. Demo Fungsi - Kontrol peredup/Fungsi koridor:

Aplikasi:

Catatan Pengguna:

1. Gelombang mikro dapat menembus dinding atau kaca yang lebih tipis dari 20 cm dan melemah jika lebih tebal dari 20 cm.
2. Tegangan driver harus stabil dan mengambang dalam 10%.
3. Area deteksi akan dipengaruhi oleh kecepatan gerak, tinggi pemasangan, dan volume gerakan.
4. Lakukan pengujian pada hari cerah tanpa kap lampu yang akan memengaruhi nilai lux yang diuji.

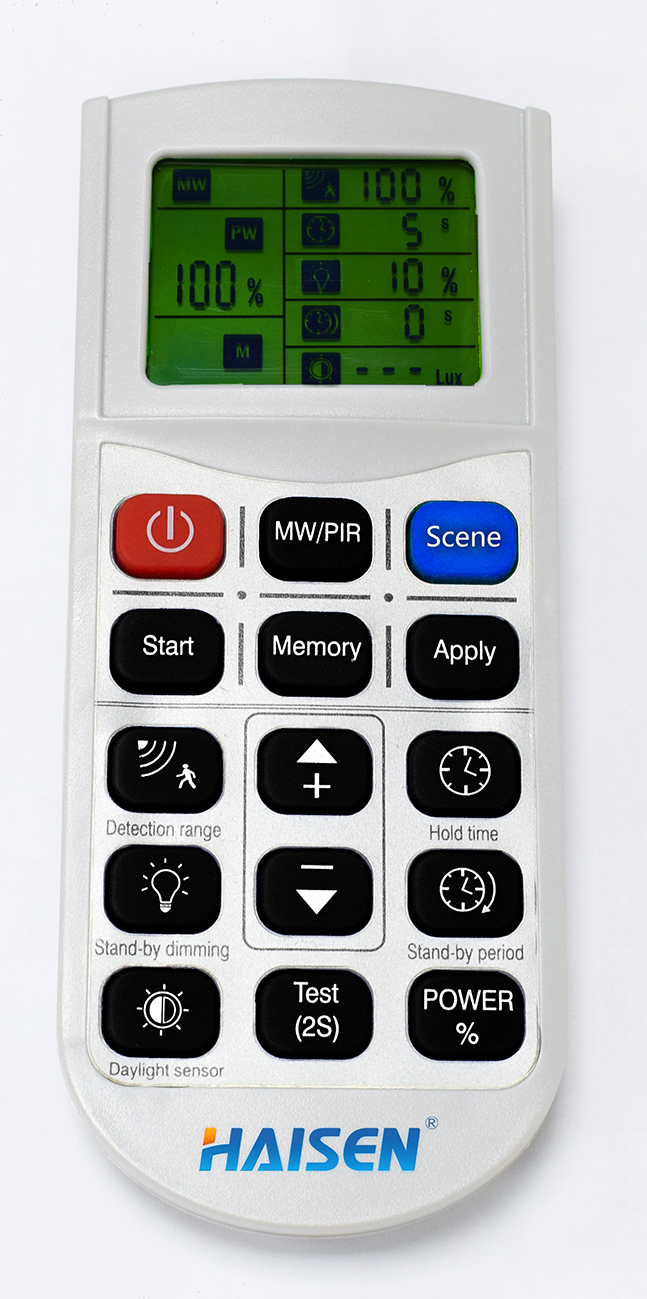

Memori & Mode Terapkan

1. Tekan tombol "ON/OFF" untuk menyalakan atau mematikan lampu.

2. Untuk mengatur ulang parameter, silakan ikuti langkah-langkah di bawah ini:

Langkah 1 - Tekan ON, untuk menyalakan lampu jika lampu mati di awal.

Langkah 2 - Tekan "Mulai" pada sensor pengaturan sumur.

Langkah 3 - Tekan tombol Jangkauan deteksi, Waktu tunggu, Tingkat peredupan siaga,

Periode siaga dan ambang batas siang hari satu demi satu secara berurutan (Tekan "+/-" untuk mengatur parameter).

Langkah 5 – Tekan “Memori” untuk mengingat pengaturan.

Catatan: Interval setiap pengaturan parameter harus dikontrol dalam waktu 30 detik.

Mode Pengaturan Terisolasi

1. Tekan tombol "ON/OFF" untuk menyalakan atau mematikan lampu. Tekan "Scene", remote akan mengaktifkan pengaturan yang disimpan terakhir atau tetap pada pengaturan default pabrik.

2. Untuk mengatur ulang parameter, silakan ikuti langkah-langkah di bawah ini:

Langkah 1 - Tekan ON, untuk menyalakan lampu jika lampu mati di awal.

Langkah 2- Tekan tombol apa saja "Scene", "Test" dan "Apply" untuk memulai deteksi sensor mode.

Langkah 3 - Tekan tombol Jangkauan deteksi, Waktu tunggu, Tingkat peredupan siaga, Periode siaga dan ambang batas cahaya siang hari satu demi satu secara berurutan.

3. Untuk memprogram lampu lain dalam susunan yang memiliki sensor serupa dengan yang sama program.

Langkah 1 - Tekan "ON" pada sensor kedua

Langkah 2 - Tekan "Terapkan"

Catatan:

1. Pengaturan akan disimpan secara otomatis dan tetap ada sampai Anda menekan tombol reset lagi.

2. Lampu akan berkedip saat mengatur setiap parameter.

3. Ikon akan berkedip saat mengatur parameter yang sesuai.
