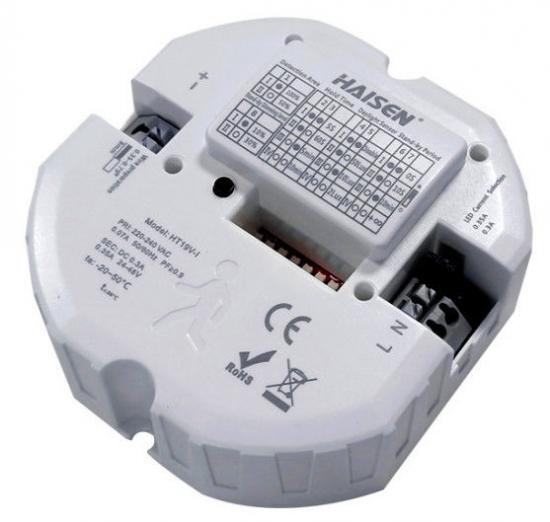

Sensor Driver LED Beban Kosong 63V

Driver LED Beban Kosong 63V & Sensor 2-in-1 Maks. 18W Detektor Gerak Microwave 6mHx14mD

HT19V-I adalah Driver LED 220-240VAC 18W Bebas Flicker & Sensor Microwave 2-in-1 Solusi Terisolasi dengan Tegangan Output 24-52V dan Tinggi Pemasangan 6m(T) x 14m(D) dan Jangkauan Deteksi

Fitur:

1. Solusi Terisolasi Bebas Kedip;

2. Daya Keluaran maks. 18W dengan Tegangan 24-52V

3. Arus keluaran opsional 0,3A/0,35A untuk berbagai proyek.

4. Tinggi pemasangan maks. x jangkauan deteksi: 6M x 14M.

5. Tegangan Beban Kosong maks. 63V.

6. Area deteksi opsional, waktu tunggu, tingkat peredupan siaga, periode siaga, dan ambang batas cahaya siang hari.

7. Efisiensi 85%

8. Perlindungan abnormal SCP: Pemulihan otomatis, OVP, OCP, OTP

Deskripsi Produk

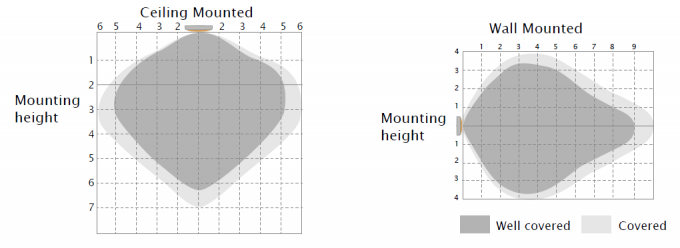

Jangkauan Deteksi

Angka ini menunjukkan jarak maksimum pada ketinggian pemasangan tertinggi dengan sensitivitas 100%.

Tinggi pemasangan tipikal 2,5-6m.

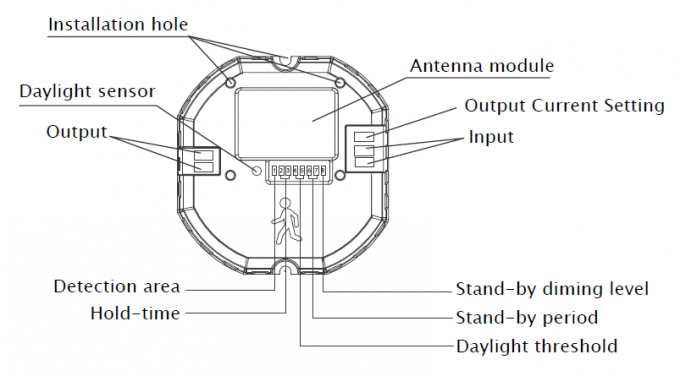

Struktur mekanis

Dengan delapan kutub sakelar DIP untuk mengatur semua parameter

Dengan dua kutub sakelar DIP untuk memilih arus keluaran yang berbeda

Dengan dua lubang pemasangan, mudah dipasang ke perlengkapan pencahayaan untuk pengguna akhir.

Diagram pengkabelan

Dua kutub untuk terhubung dengan catu daya (220-240VAC)

Dua kutub untuk terhubung dengan Lampu LED

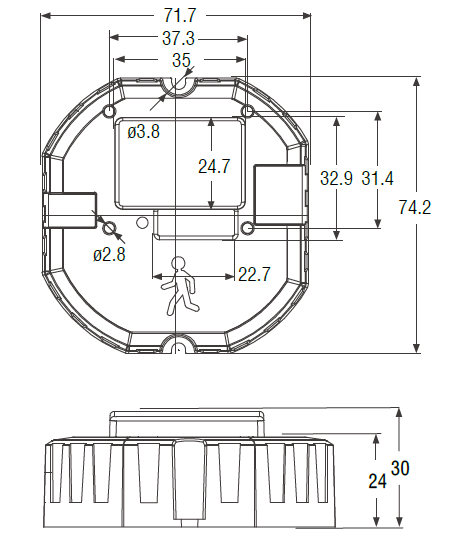

Dimensi (mm)

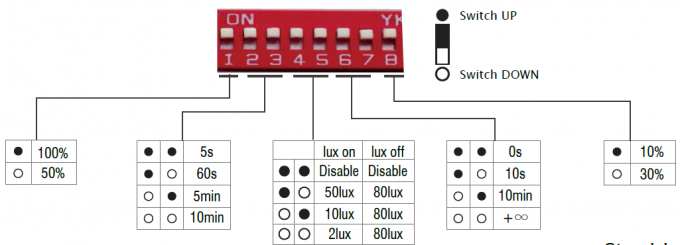

Pengaturan Sakelar DIP

Area deteksi Waktu tunggu Ambang batas cahaya siang Periode siaga Tingkat peredupan siaga

Di area ini, Periode Definisi periode cahaya Definisi pergerakan akan menjaga kecerahan sekitar; menjaga output rendah dalam kecerahan 100% hanya dapat dideteksi sebelum periode siaga. Dan setelah bergerak, kecerahan sekitar sepenuhnya memicu objek yang meninggalkan area tersebut lebih rendah daripada saat dimatikan. Saat sensor. Area deteksi 100%, lux spesifik yang telah ditetapkan ditetapkan sebagai "∞", jumlah area deteksi, sensor cahaya selalu diketahui juga akan berfungsi; ketika tetap pada output rendah sebagai preset kuat sebagai "nonaktifkan", jika tidak ada pergerakan dalam sensitivitas. Sensor bekerja di area deteksi. setiap kali mendeteksi dan tidak mati.

gerakan tanpa mempedulikan tingkat kecerahan sekitar.

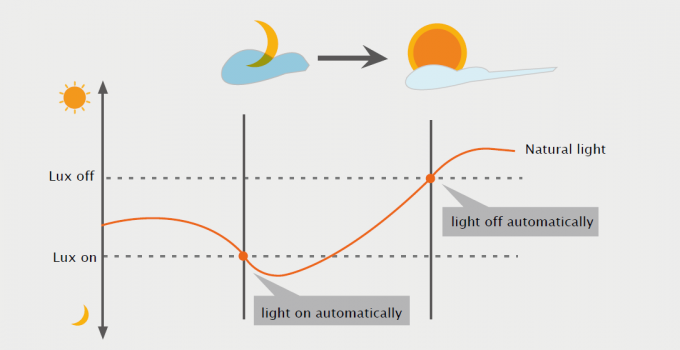

Prioritas Cahaya Siang

Dengan fungsi prioritas Cahaya Siang, HT19V-I mampu membedakan kecerahan cahaya buatan dari cahaya alami setelah dipasang di dalam perlengkapan, dan secara otomatis mematikan lampu saat kecerahan sekitar melebihi tingkat lux yang telah ditetapkan.

Prasyarat prioritas Cahaya Siang:
1. Periode siaga adalah +∞;
2. Tingkat peredupan siaga adalah 10% atau 30%;
3. Ambang batas cahaya siang hari adalah 2Lux, 10Lux atau 50Lux.

Demo Aplikasi

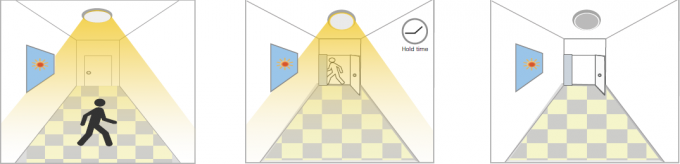

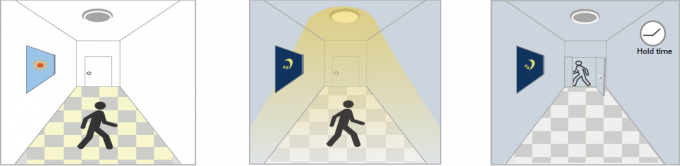

1. Fungsi ON/OFF otomatis:

Lampu menyala saat mendeteksi gerakan dan mati setelah orang meninggalkan rumah pada malam hari. Aplikasi: Koridor, Tangga.
Ambang batas cahaya siang hari diatur ke "2lux, 10lux, 50lux"

Dengan cahaya siang yang cukup, Dengan cahaya siang yang tidak mencukupi, Setelah deteksi terakhir dan
bahkan ketika gerakan terdeteksi, ketika gerakan terdeteksi, lampu NYALA. waktu tunggu saat ini
lampu tetap MATI. berlalu, lampu MATI.

2. Tidak ada fungsi cahaya siang hari
Ambang batas cahaya siang hari diatur ke "Nonaktifkan".
Lampu menyala saat mendeteksi gerakan, Setelah orang pergi, Lampu mati setelah masa siaga.
Aplikasi: Tempat redup seperti parkir bawah tanah, terowongan.

Ketika gerakan terdeteksi, Setelah orang meninggalkan deteksi Setelah deteksi terakhir dan
sensor akan menyalakan area tersebut, lampu tetap menyala 100% pada waktu tunggu saat ini
cahaya hingga 100% lebih terang. kecerahan dalam waktu tahan. berlalu, lampu MATI.

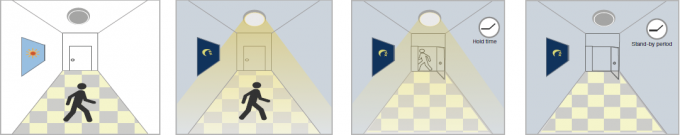

3. Demo Fungsi - Kontrol peredupan/Fungsi koridor

Dengan cahaya siang yang cukup, Dengan cahaya siang yang tidak mencukupi Setelah deteksi terakhir, Setelah siaga
bahkan saat ada gerakan siang hari, saat gerakan lampu akan redup, lampu MATI.
terdeteksi, lampu tetap terdeteksi, lampu NYALA. turun ke siaga
MATI. tingkat peredupan (10% atau

30%) setelah waktu penahanan.

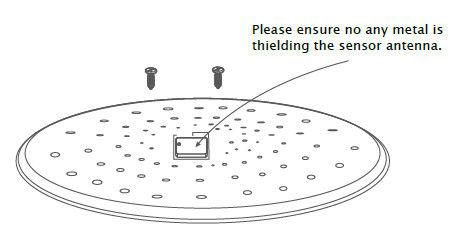

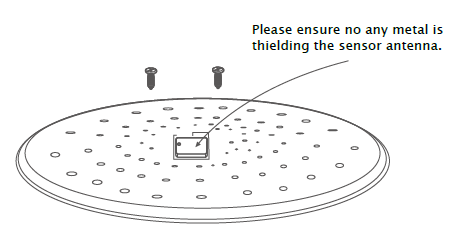

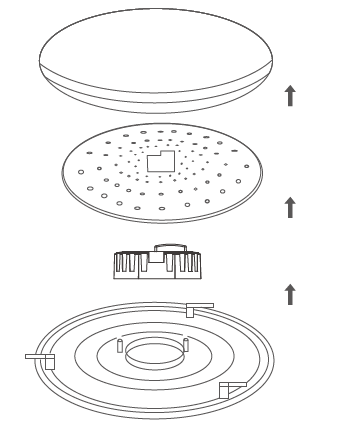

Metode Instalasi:

Catatan Pengguna:

1. Cocok untuk pemasangan di dalam ruangan untuk menghindari pemicu palsu akibat faktor eksternal seperti hujan, angin atau ayunan pohon.
2. Tidak boleh dipasang di tempat dengan keempat pelindung logam dan ruang kecil (seperti atap seng galvanis).
3. Harus diperhatikan pemasangannya, untuk menghindari pemicu palsu yang disebabkan oleh lampu itu sendiri yang bergetar.
4. Tidak boleh dipasang di samping mesin operasi besar seperti ventilator/kipas langit-langit untuk menghindari pemicu palsu yang disebabkan oleh getaran mesin.
