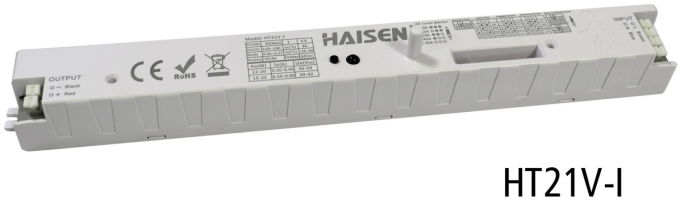

HT21V-I adalah Solusi Terisolasi dengan Daya Output 12-25W Driver LED & Sensor Gerak Microwave 30-54V Tegangan Output Jangkauan Deteksi & Tinggi 6m (T) x 14m (D), Fungsi Peredupan dengan Arus Output LED Cocok untuk Lampu Linear & Lampu Tri-proof

Fitur:

1. Garansi 3 tahun, IP20

2. Desain ramping khusus untuk lampu linier dan lampu tri-proof

3. Arus Konstan dengan opsi 0,3A/0,4A ±5% (30-54V); 0,5A/0,55A/0,6A ±5% (30-42V)

4. Sensor Gerak Microwave Senja & Fajar

5. Fungsi Peredupan dengan Kecerahan Siaga 10%/30%

6. Efisiensi 83%

7. Jangkauan Deteksi x Tinggi 14M x 6M

8. Daya Keluaran maks. 19W dengan Tegangan 30 -54V

Nomor 9 Kontrol tiga level dengan output 1-10V

10. Perlindungan abnormal SCP: Pemulihan otomatis, OVP, OCP, OTP

11. Standar EMC EN55015

12. Desain Antena Batang agar mudah dipasang.

Deskripsi Produk

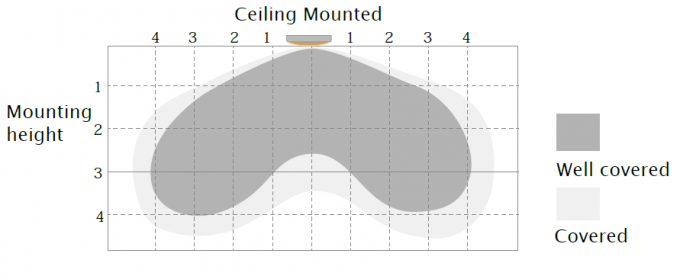

Jangkauan Deteksi

Angka ini menunjukkan jarak maksimum pada ketinggian pemasangan tertinggi dengan sensitivitas 100%.

Tinggi pemasangan tipikal 2,5-4m.

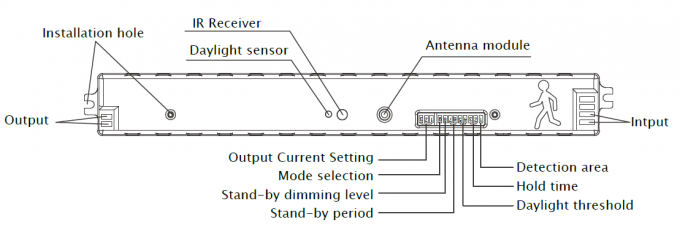

Struktur mekanis

Dengan dua belas kutub sakelar DIP untuk mengatur Pengaturan Arus Keluaran, Pemilihan Mode, Tingkat Peredupan Siaga, Periode Siaga, Area Deteksi, Waktu Tahan, dan Ambang Batas Cahaya Siang.

Dengan Penerima IR untuk mendukung pengaturan kendali jarak jauh.

Dengan dua lubang pemasangan, mudah dipasang ke perlengkapan pencahayaan untuk pengguna akhir.

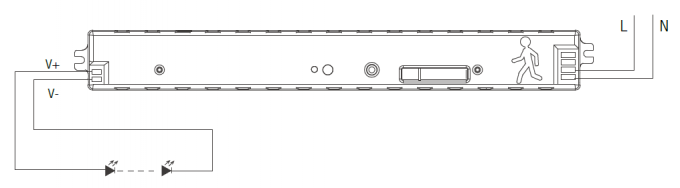

Diagram pengkabelan

Dua kutub untuk terhubung dengan catu daya (220-240VAC)

Dua kutub untuk terhubung dengan Lampu LED

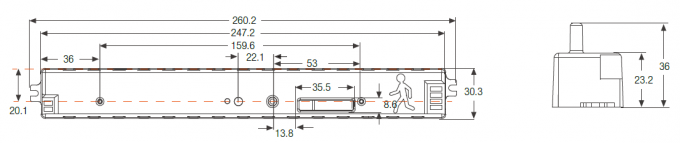

Dimensi (mm)

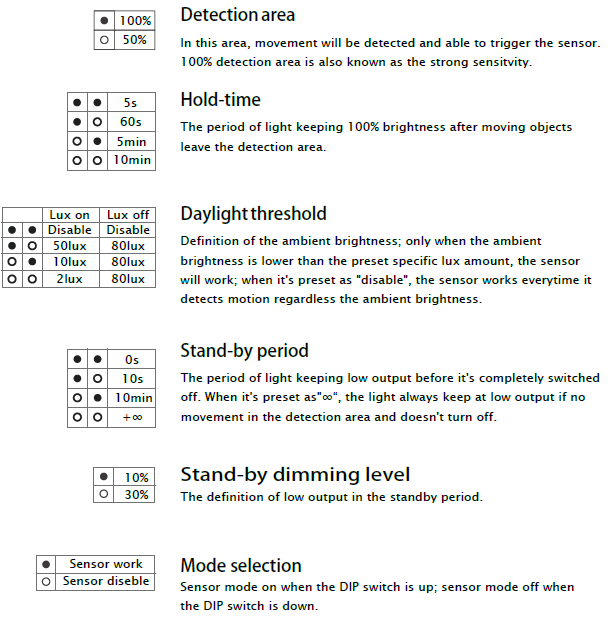

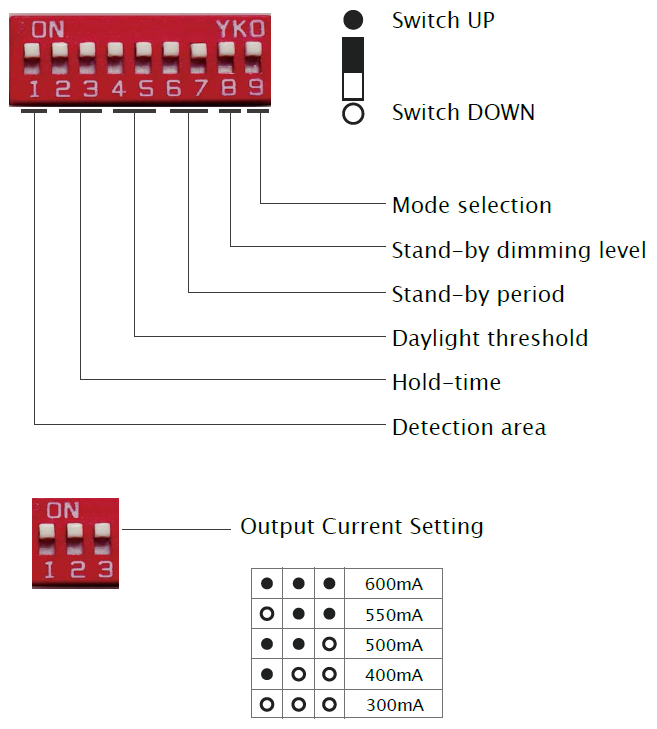

Pengaturan Sakelar DIP

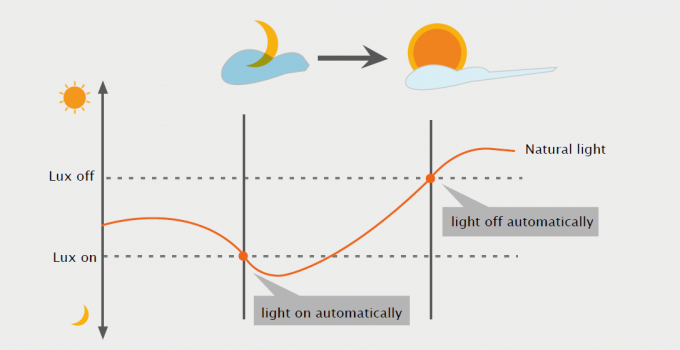

D Prioritas aylight

Dengan fungsi prioritas Cahaya Siang, HT19V-I mampu membedakan kecerahan cahaya buatan
dari cahaya alami setelah dipasang di dalam perlengkapan, dan secara otomatis mematikan lampu saat
kecerahan sekitar melebihi tingkat lux yang telah ditetapkan.

Prasyarat prioritas Cahaya Siang:
1. Periode siaga adalah +∞;
2. Tingkat peredupan siaga adalah 10% atau 30%;
3. Ambang batas cahaya siang hari adalah 2Lux, 10Lux atau 50Lux.

Demo Aplikasi

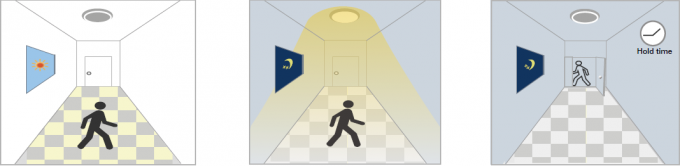

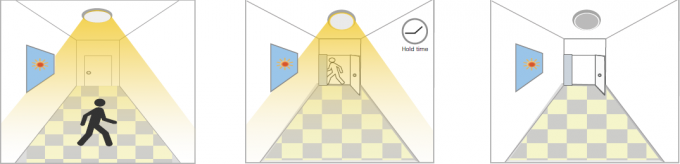

1. Fungsi ON/OFF otomatis:

Lampu menyala saat mendeteksi gerakan dan mati setelah orang meninggalkan rumah pada malam hari. Aplikasi: Koridor, Tangga.
Ambang batas cahaya siang hari diatur ke "2lux, 10lux, 50lux"

Dengan cahaya siang yang cukup, Dengan cahaya siang yang tidak mencukupi, Setelah deteksi terakhir dan
bahkan ketika gerakan terdeteksi, ketika gerakan terdeteksi, lampu NYALA. waktu tunggu saat ini
lampu tetap MATI. berlalu, lampu MATI.

2. Tidak ada fungsi cahaya siang hari
Ambang batas cahaya siang hari diatur ke "Nonaktifkan".
Lampu menyala saat mendeteksi gerakan, Setelah orang pergi, Lampu mati setelah masa siaga.
Aplikasi: Tempat redup seperti parkir bawah tanah, terowongan.

Ketika gerakan terdeteksi, Setelah orang meninggalkan deteksi Setelah deteksi terakhir dan
sensor akan menyalakan area tersebut, lampu tetap menyala 100% pada waktu tunggu saat ini
cahaya hingga 100% lebih terang. kecerahan dalam waktu tahan. berlalu, lampu MATI.

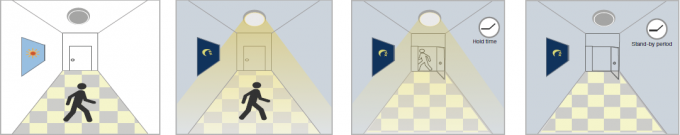

3. Demo Fungsi - Kontrol peredupan/Fungsi koridor

Dengan cahaya siang yang cukup, Dengan cahaya siang yang tidak mencukupi Setelah deteksi terakhir, Setelah siaga
bahkan saat ada gerakan siang hari, saat gerakan lampu akan redup, lampu MATI.
terdeteksi, lampu tetap terdeteksi, lampu NYALA. turun ke siaga
MATI. tingkat peredupan (10% atau

30%) setelah waktu penahanan.

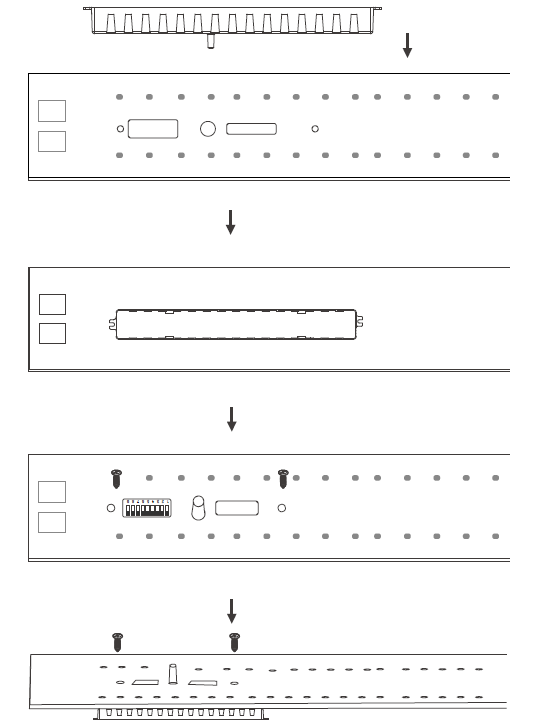

Metode Instalasi:

Catatan Instalasi:

1. Sensor gelombang mikro dapat dipasang di lampu apa pun kecuali lampu dengan cangkang logam penuh.
2. Permukaan yang terdeteksi tidak dapat dilindungi oleh objek logam.
3. Pastikan modul gelombang mikro sepenuhnya terbuka di luar.
4. Permukaan deteksi modul sensor harus dipasang menghadap area deteksi.
5. Pengkabelan harus benar-benar sesuai dengan diagram pengkabelan untuk menghindari hubungan pendek.

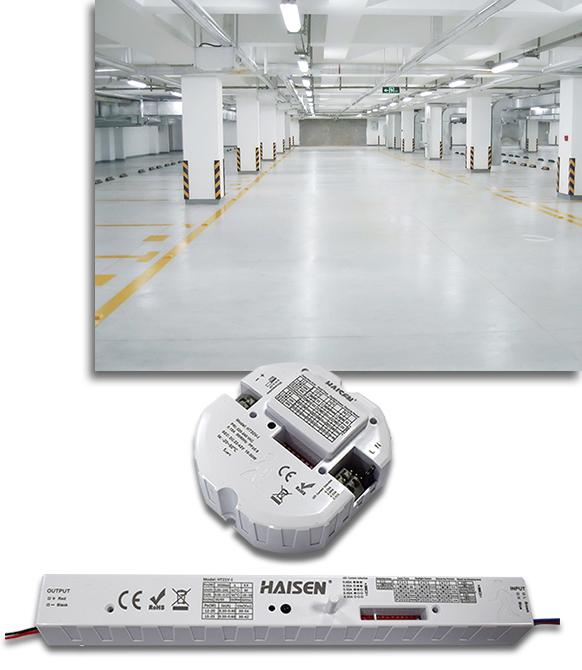

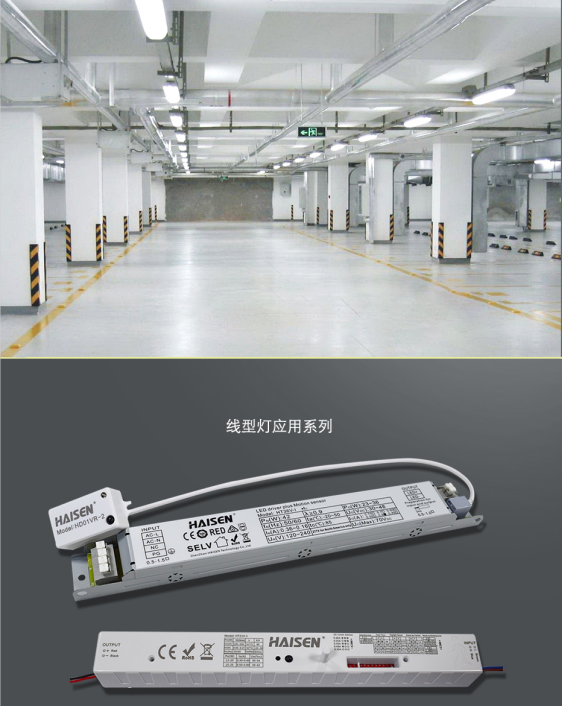

Kasus Aplikasi:
