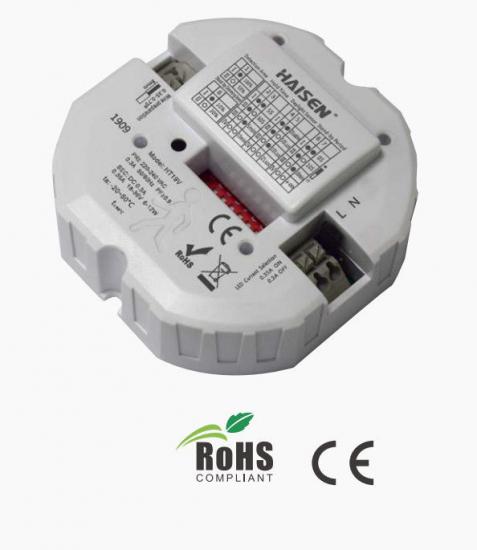

Sensor Detektor Gerak Sensitif 30°-150° 0,08A 16W

Daya Input 16W Deteksi 30°-150° Efisiensi Sudut Lebih Besar Dari 78% Sensor Senja

Fitur:

1. Keluaran arus konstan .

2. Kontrol hidup/mati oleh relai.

3 Kontrol tiga level dengan keluaran 1-10V.

4.Cocok untuk lampu langit-langit dan sekat.

5. Sensitif dan dapat diandalkan

6. IP 20 dan garansi 3 tahun.

Data teknis:

Area Deteksi Kontrol Nyala/Mati Waktu Tahan Sensor Cahaya Siang Hari

Peredupan siaga Arus Keluaran Siaga

tingkat Periode

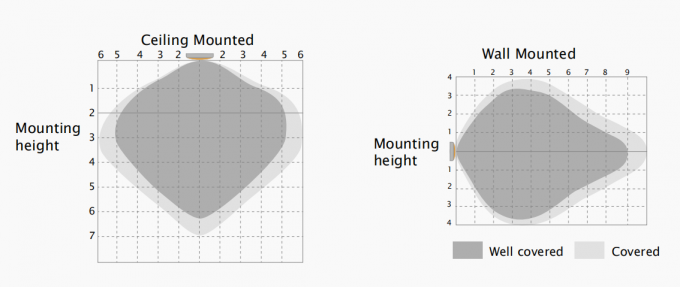

Daerah Deteksi:

Perlengkapan menunjukkan jarak maksimum pada ketinggian pemasangan tertinggi dengan sensitivitas 100%.

Tinggi pemasangan tipikal 2,5-6M.

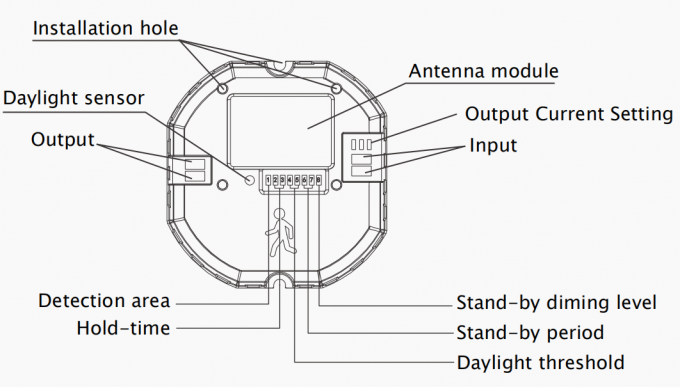

Struktur mekanis:

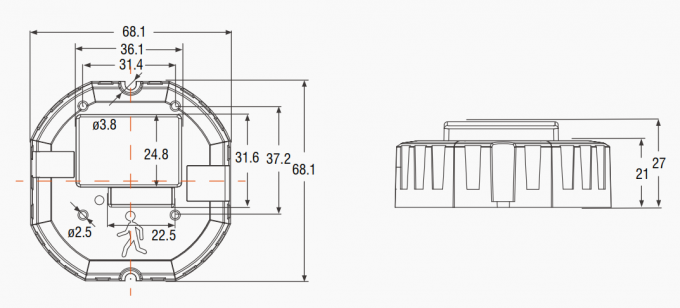

Ukuran:

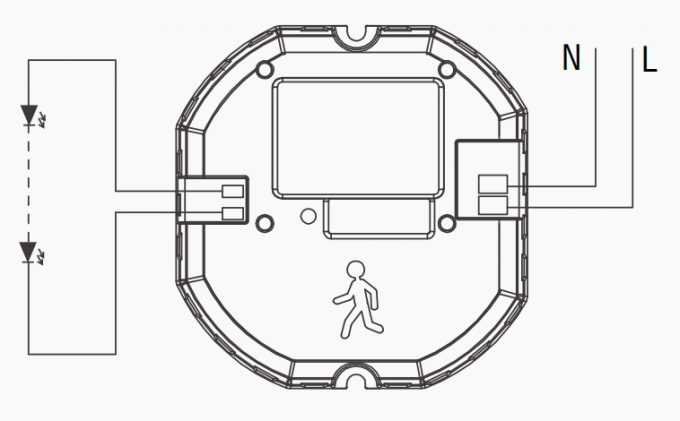

Diagram pengkabelan:

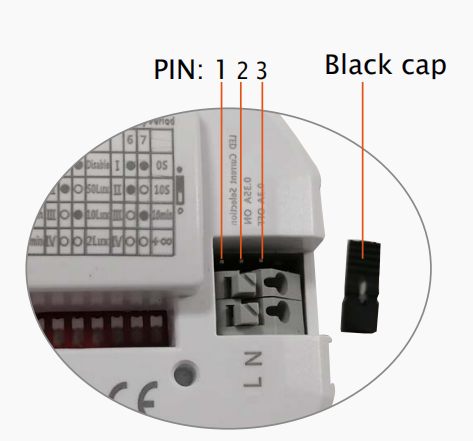

Pengaturan arus keluaran:

Atur arus menjadi 350mA dengan cara mencolokkan tutup hitam pada PIN 1 dan 2, dan 300mA dengan cara mencolokkan pada PIN 2 dan 3.

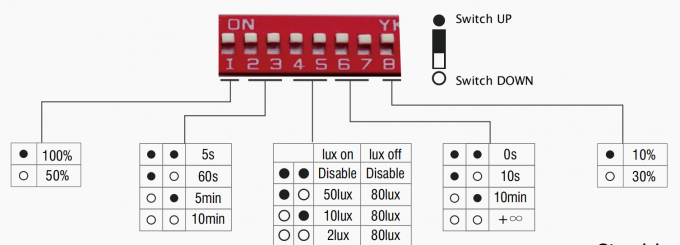

Pengaturan:

1:Area deteksi:

Pada area ini, pergerakan akan terdeteksi dan mampu memicu sensor. Area deteksi 100% juga dikenal sebagai sensitivitas kuat.

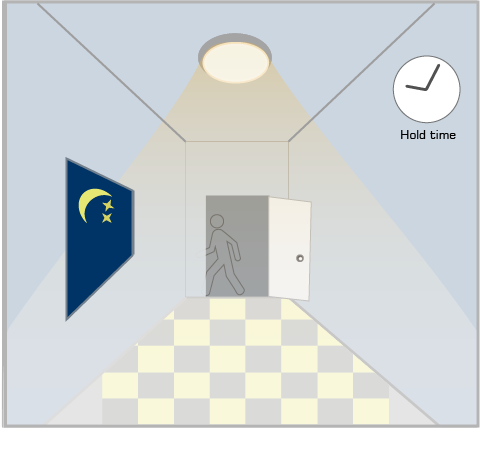

2-3:Waktu tunggu:

Periode cahaya mempertahankan kecerahan 100% setelah objek yang bergerak meninggalkan area deteksi.

4-5: Ambang batas cahaya siang hari:

Definisi kecerahan sekitar; hanya bila kecerahan sekitar lebih rendah dari jumlah lux spesifik yang telah ditetapkan, sensor akan bekerja; bila ditetapkan sebagai "nonaktif", sensor bekerja setiap kali mendeteksi gerakan, terlepas dari kecerahan sekitar.

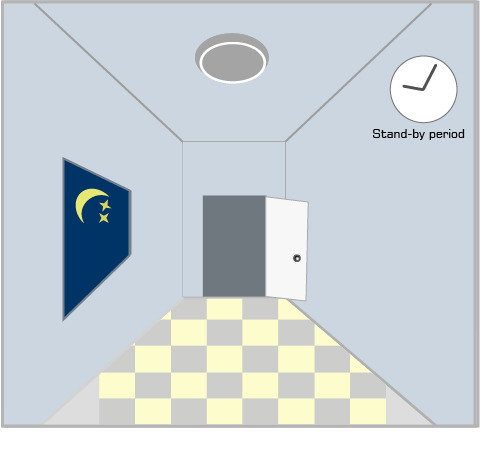

6-7: Periode siaga:

Periode lampu tetap rendah sebelum benar-benar mati. Saat diatur ke "∞", lampu akan selalu tetap rendah jika tidak ada gerakan di area deteksi dan tidak mati.

8: Periode siaga:

Definisi output rendah pada periode siaga.

Prioritas cahaya siang hari:

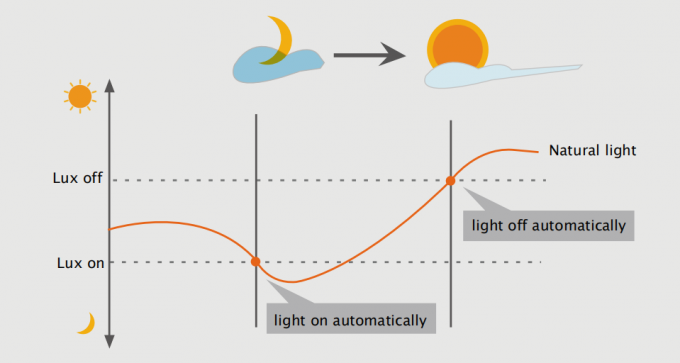

Sensor Senja/Fajar:

Teknologi fotosel aktif khusus kami dapat membedakan antara cahaya alami dan cahaya LED, untuk

Pastikan lampu akan mati saat dibutuhkan.

Dengan fungsi prioritas Daylight, HT30V mampu membedakan kecerahan cahaya buatan dari

Aplikasi:

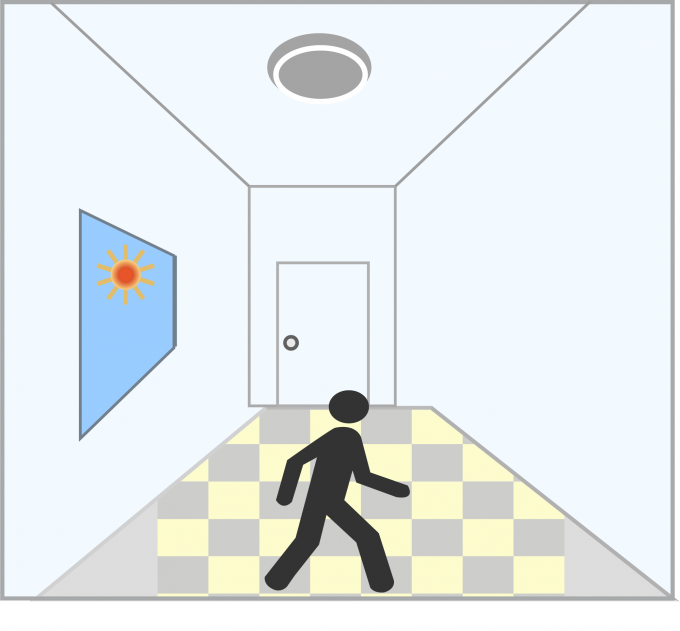

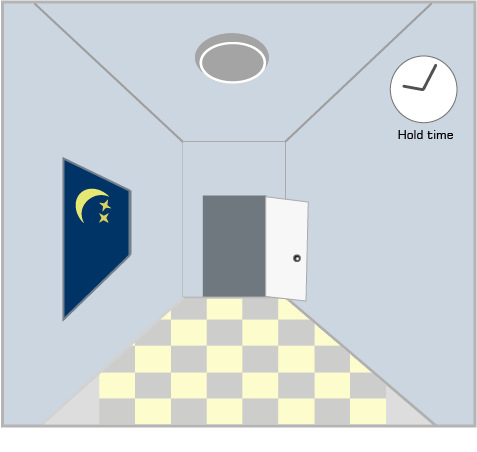

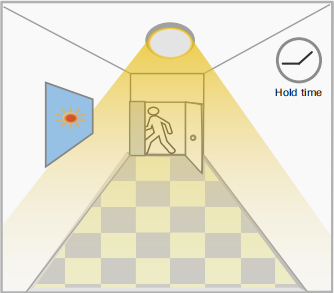

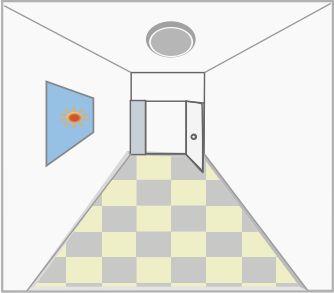

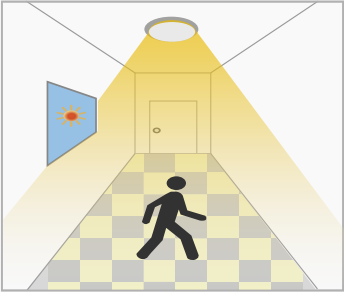

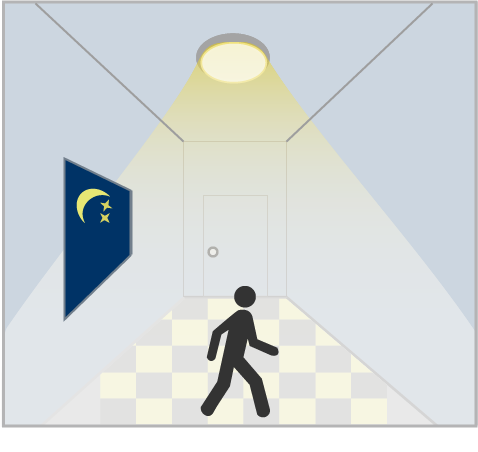

1. Fungsi ON/OFF otomatis:

Lampu menyala saat mendeteksi gerakan dan mati setelah orang meninggalkan rumah pada malam hari.Aplikasi:Koridor,Tangga.Ambang batas cahaya siang hari diatur ke "2Lux,10Lux,50Lux".

Dengan cahaya matahari yang cukup, bahkan dengan cahaya matahari yang tidak mencukupi, Setelah deteksi terakhir dan

ketika gerakan terdeteksi,cahaya Kapan gerakan terdeteksi, waktu penahanan saat ini telah berlalu,

tetap MATI. lampu NYALA. lampu MATI.

2.Tidak ada fungsi cahaya siang hari:

Ambang batas cahaya siang hari diatur ke "Nonaktifkan". Lampu menyala saat mendeteksi gerakan, setelah orang pergi, lampu mati setelah periode siaga. Aplikasi: Redupkan tempat seperti tempat parkir bawah tanah, jalan bawah tanah.

Ketika gerakan terdeteksi, Setelah orang meninggalkan Setelah deteksi terakhir dan

sensornya akan menyalakan area deteksi, cahaya tetap menahan waktu saat ini

cahaya hingga kecerahan 100%. Kecerahan 100% dalam waktu yang telah berlalu, lampu MATI.

waktu tunggu.

3.Fungsi kontrol demo-dimable/fungsi koridor

Dengan cahaya siang yang cukup, bahkan dengan cahaya siang yang tidak mencukupi, Setelah deteksi terakhir cahaya

ketika gerakan terdeteksi,cahaya Kapan gerakan terdeteksi, akan diredupkan ke

tetap MATI. lampu NYALA. tingkat peredupan siaga

(10% atau 30%) setelah waktu penahanan

Setelah masa siaga,

lampu MATI.

Aplikasi:

Catatan Pengguna:

1. Gelombang mikro dapat menembus dinding atau kaca yang lebih tipis dari 20 cm dan melemah jika lebih tebal dari 20 cm.
2. Tegangan driver harus stabil dan mengambang dalam 10%.
3. Area deteksi akan dipengaruhi oleh kecepatan gerak, tinggi pemasangan, dan volume gerakan.
4. Lakukan pengujian pada hari cerah tanpa kap lampu yang akan memengaruhi nilai lux yang diuji.

5.Pengaturan default pabrik: area deteksi 100%/waktu tunggu 5 detik/ambang batas cahaya siang hari dinonaktifkan/periode siaga 0 detik/tingkat peredupan siaga 10%.
